StackPower relie les alimentations de switches compatibles pour partager une réserve électrique et renforcer certains scénarios de continuité. Le stack électrique est distinct du stack de données : il ne remplace pas une liaison réseau entre switches.

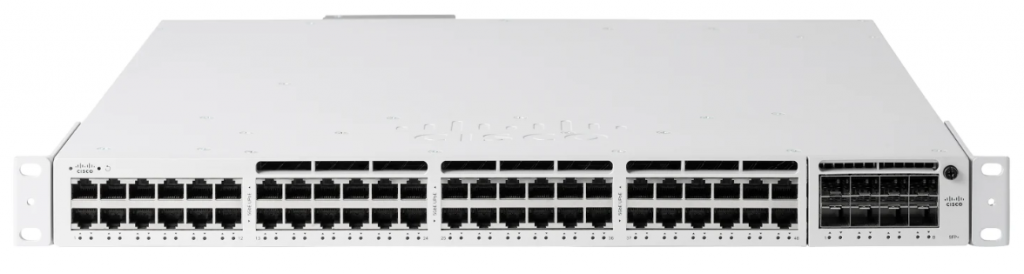

La fonction StackPower, disponible uniquement sur les MS390 à l'heure de la rédaction de cet article, permet de relier électriquement entre eux jusqu'à 4 switches MS390 pour partager et distribuer le courant entre eux.
C'est compatible avec tous ces switches :
24 Ports
MS390-24-HW 24-port GbE switch
MS390-24P-HW 24-port GbE PoE+ switch
MS390-24U-HW 24-port GbE UPoE switch
MS390-24UX-HW 24-port mGbE UPoE switch
48 Ports
MS390-48-HW 48-port GbE switch
MS390-48P-HW 48-port GbE PoE+ switch
MS390-48U-HW 48-port GbE UPoE switch
MS390-48UX-HW 36-port 2.5GbE + 12-port mGbE UPoE switch
MS390-48UX2-HW 48-port 5GbE UPOE switch
La résilience dépend du nombre d’alimentations, de leur puissance, des équipements PoE et du câblage retenu. Il faut vérifier la capacité restante lorsqu’une alimentation ou une source électrique disparaît, pas seulement l’état normal.
Câblage et budget électrique à vérifier

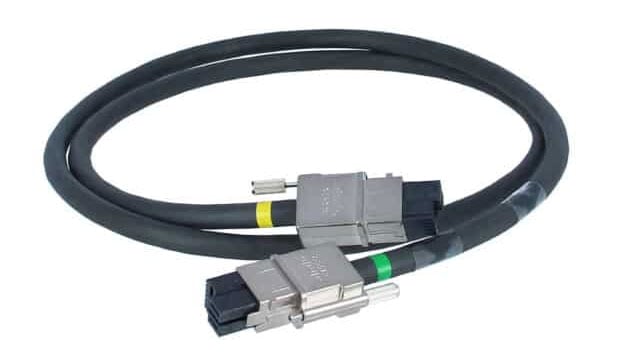

Les câbles StackPower sont spécifiques. Les références et illustrations ci-dessous décrivent le matériel présenté à l’origine ; vérifiez le guide du modèle exact et le budget de puissance avant tout raccordement.

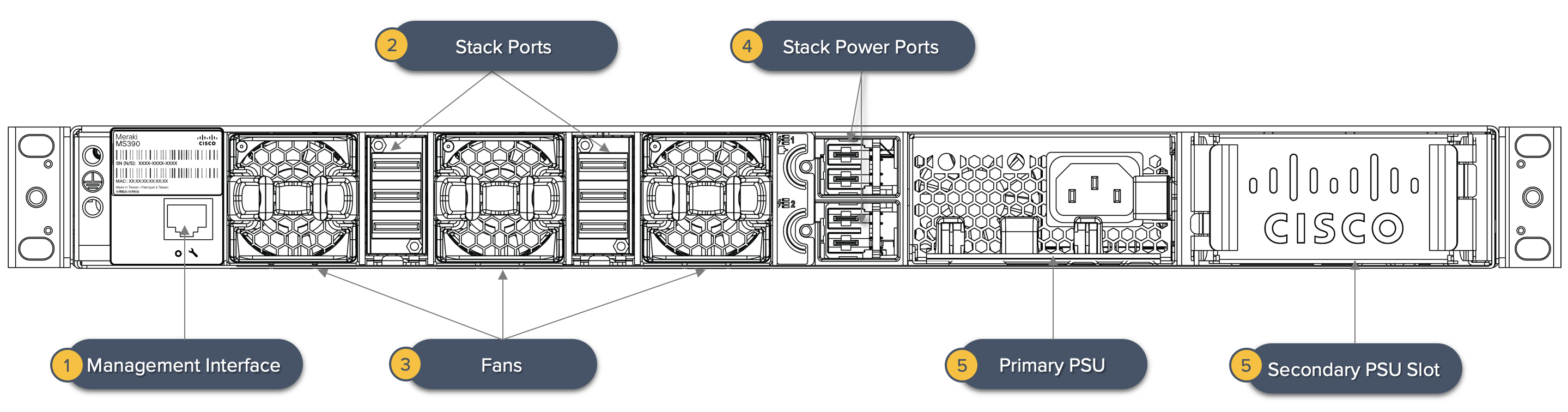

Et donc à l'arrière du switch on retrouve les connecteurs qui vont bien :
Les références produit pour les câbles de stack électriques sont : MA-CBL-SPWR-30CM, MA-CBL-SPWR-150CM
Questions fréquentes
Qu’est-ce que Cisco Meraki StackPower ?
StackPower permet de relier électriquement plusieurs switches MS390 pour partager la puissance et améliorer la résilience électrique du stack.
Combien de switches peut-on relier en StackPower ?
L’article indique que StackPower permet de relier jusqu’à quatre switches MS390 compatibles avec les câbles dédiés.
Faut-il configurer StackPower dans le Dashboard ?
L’article précise qu’il n’y a pas de configuration particulière : le principe repose sur le raccordement physique avec les câbles StackPower adaptés.
StackPower remplace-t-il une vraie stratégie d’alimentation ?
Non. Il complète une stratégie qui doit aussi regarder les alimentations, les onduleurs, les circuits électriques, le PoE consommé et la criticité des équipements raccordés.
BoucheCousue peut-il dimensionner le PoE et l’alimentation de switches ?
Oui. BoucheCousue peut calculer le budget PoE, vérifier les alimentations, prévoir les onduleurs et documenter les dépendances électriques de la baie.
