Le PoE IEEE 802.3bt (ou PoE ++)

Avec l’arrivée d’équipements WiFi (notamment) de plus en plus gourmands en énergie, la norme PoE évolue. Parfois de façon un peu compliquée.. avec l’arrivée par exemple du IEEE 802.3bt depuis fin 2018.

Nous titrons “nouvel usb” car avec l’USB-C, le Thunderbolt 3 etc tout le monde s’emmêle désormais les pinceaux..

C’est quoi le PoE?

Le PoE – pour Power Over Ethernet – c’est la possibilité d’alimenter en énergie un équipement via son câble réseau. Le PoE permet de faire passer du courant & des données via un seul câble. C’est extrêmement pratique pour les téléphones sur IP, caméras de surveillance, etc.

Par exemple il existait déjà le PoE passif, très utilisé par des sociétés comme Ubiquiti et Mikrotik mais aussi – le plus standard – PoE ‘actif’ lui même déjà disponible en 3 standards:

TypeStandardPSE PD CatégorieLongueurPaires
Type 1IEEE802.3af15.4 W12.95 WCat5e100 m2 pairs
Type 2IEEE802.3at30 W25.5 WCat5e100 m2 pairs
PoHPoH95 W72 W–95 W1Cat5e/6100 m4 pairs

PSE : Power Sourcing Equipment
PD : Powered Devices

On retrouve donc là les très classiques 802.3af et 802.3at , qui permettent 15.4 watts et 30 watts respectivement.

Qu’ajoute la norme PoE 802.3bt ?

2 nouveaux Types arrivent : le PoE type 3 et PoE type 4. Ils sont capables de livrer de 60 à 90 watts sur du câble catégorie 5e jusqu’à 100 mètres et utilisent de 2 à 4 paires de cuivre.

TypeStandardPSEPD CatégorieLongeurPaires
Type 1IEEE802.3af15.4 W12.95 WCat5e100 m2 pairs
Type 2IEEE802.3at30 W25.5 WCat5e100 m2 pairs
Type 3IEEE802.3bt60 W51 W–60 WCat5e100 m2 pairs class 0–4
4 pairs class 0–4
4 pairs class 5–6
Type 4IEEE802.3bt90 W71 W–90 WCat5e100 m4 pairs class 7–8

Le standard est conforme à la norme ISO/IEC 60950 qui induit qu’on ne peut pas avoir plus de 100 watts par port pour être considéré comme courant faible. Le PoE 802.3bt est aussi appelé PoE ++

Classes d’équipements:

NumeroPSE Output Power [W]PD Input Power [W] PD TypeNotes
015.412.95 1IEEE802.3af
 143.841
 276.491
 315.412.951
 43025.52IEEE802.3at
 545403IEEE802.3bt
 6 60513
775624
 890734

Le PoE 802.3bt ouvre de nouvelles applications comme par exemple l’alimentation par le réseau d’éclairages LED (comme le propose Ubiquiti avec ses panneaux LED), de caméras aux fonctionnalités encore plus avancées, de clients légers (comme déjà possible avec le HP T410), points d’accès WiFi très puissants etc.

Chez Cisco, le PoE+ a évolué en 2013 pour devenir l’UPOE (Universal POE), capable de délivrer 60 watts sur 4 paires.

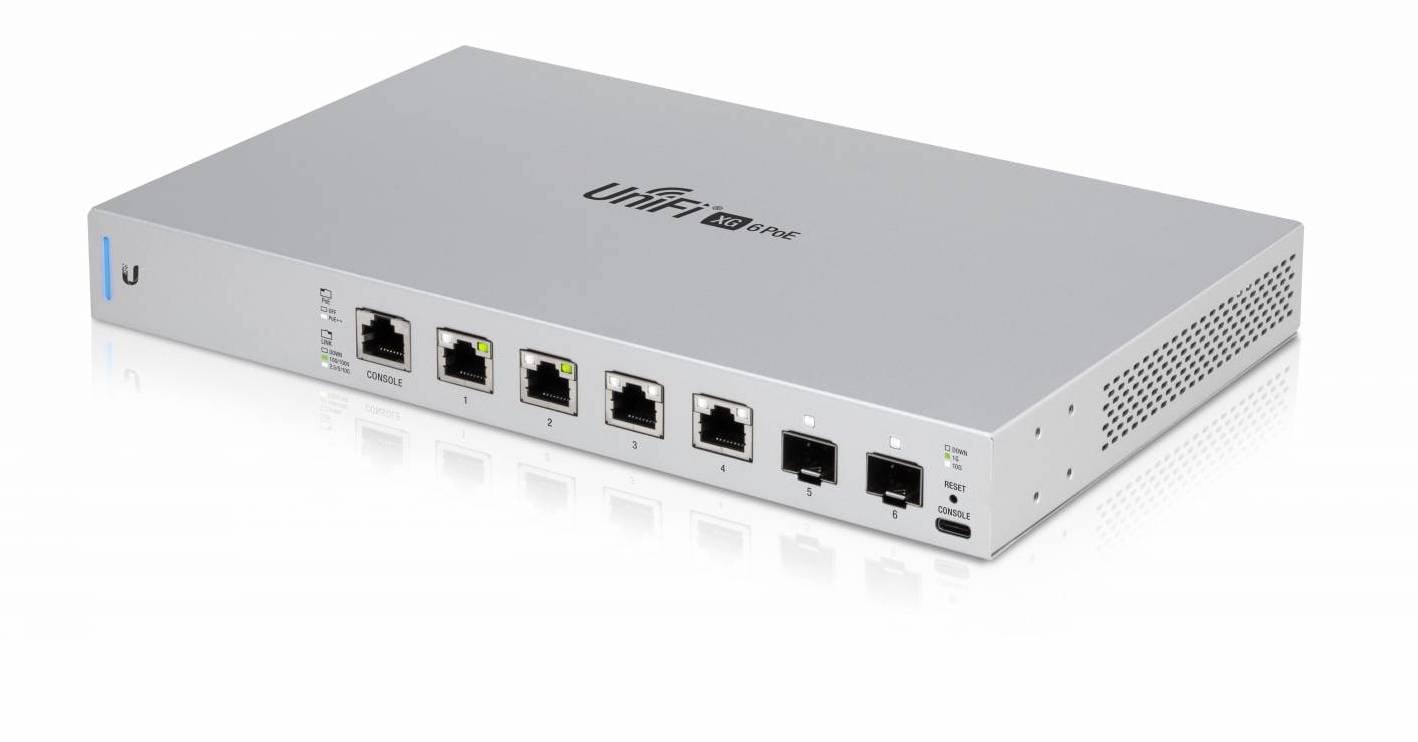

Chez UniFi on trouve en 802.3bt type 3 le switch US-XG-6POE :

Switch avec 4 ports mGig (2.5, 5 et 10 Gbps) + 2 SFP+ …. et du PoE type 3
A quoi sert le PoE ?

Le PoE – pour Power Over Ethernet – permet de d’alimenter un équipement réseau par le même câble que celui qui lui amène les données. Sur le câble (souvent appelé RJ45) on va donc utiliser une partie des fils qui le composent (appelés paires) pour la partie data (données) et une partie des paires pour la partie power (alimentation).

C’est extrêmement pratique car en tirant un seul câble, on peut donc par exemple mettre en réseau une caméra de surveillance et l’alimenter.

Qu’apporte le PoE 802.3bt ?

Le 802.3bt apporte 2 nouveaux types de PoE qui permettent de livrer de 60 à 90 watts par appareil sur des câbles de catégorie 5E. On peut donc alimenter un petit ordinateur via son port réseau !

Quel est l’autre nom du PoE 802.3bt

On appelle aussi cette norme PoE ++
