UniFi Design Center rapproche l'étude réseau du déploiement

Ubiquiti a mis à jour UniFi Design Center le 24 juillet 2026. L'outil peut désormais détecter les murs d'un plan, estimer son échelle et afficher le diagramme d'antenne d'une borne en trois dimensions.

La version ajoute aussi les piles de switches, les liaisons montantes multiples et le provisionnement vers Site Manager avec Blueprints.

Ces fonctions font gagner du temps. Elles rapprochent aussi des étapes qui étaient auparavant séparées. Une hypothèse saisie pendant l'étude peut maintenant se retrouver beaucoup plus vite dans le site à déployer.

Jusqu'ici, importer un plan ne suffisait pas. Il fallait souvent redessiner les murs à la main et régler l'échelle avant de commencer à placer les équipements.

Design Center peut maintenant détecter les murs dès l'import et proposer une échelle approximative. Le résultat apparaît directement en 3D.

Ubiquiti présente cette détection comme une fonction expérimentale. L'interface permet d'évaluer chaque résultat afin d'améliorer le système.

Cette réserve est logique. Les plans disponibles dans une entreprise ne sont pas toujours propres. Un fichier peut contenir du mobilier, des cotes, plusieurs phases de travaux ou des annotations ajoutées après coup.

Une détection correcte fait gagner beaucoup de temps. Une erreur discrète peut fausser la simulation. Le logiciel peut prendre un trait pour une cloison ou se tromper sur une échelle qui semblait pourtant plausible.

Mieux vaut contrôler le modèle avant de placer les bornes. Cette vérification prend peu de temps et évite de poursuivre l'étude sur une base incorrecte.

La nouvelle vue 3D du diagramme d'antenne suit l'orientation choisie pour le point d'accès. Elle montre mieux la différence entre une borne installée au plafond et le même équipement posé sur un mur.

C'est utile pendant les échanges avec le client ou l'installateur. Un emplacement peut être pratique pour le câblage ou plus discret, tout en étant mauvais pour la couverture attendue.

La représentation permet de voir ce compromis avant l'installation. Elle complète les questions abordées dans notre article sur le positionnement des bornes Wi-Fi.

La simulation ne connaît toutefois pas tout le bâtiment. Elle repose sur le plan, les matériaux renseignés et les caractéristiques radio fournies dans l'outil.

Elle ne mesure pas le bruit radio sur place. Elle ne voit pas non plus les réseaux voisins, les rayonnages métalliques ou les changements d'occupation d'une salle.

Les appareils clients comptent également. Un téléphone, un ordinateur portable et un terminal spécialisé n'ont pas toujours les mêmes capacités radio.

Design Center aide à préparer l'implantation. La validation finale se fait dans le bâtiment, une fois les équipements installés et configurés.

Notre page sur l'audit WiFi en entreprise détaille cette différence entre étude prédictive, relevés terrain et contrôle du réseau après installation.

La version du 24 juillet sait regrouper plusieurs switches ECS dans une pile. Design Center les affiche comme un seul équipement avec un ensemble de ports commun.

La nomenclature conserve le détail de chaque unité et ajoute les câbles nécessaires à la pile. C'est une amélioration concrète pour préparer une commande.

L'outil peut aussi planifier plusieurs liaisons montantes sans attribuer les ports un par un. Il répartit les liens entre les membres de la pile afin de réduire le nombre de sauts.

Cette automatisation évite des oublis assez courants. Elle ne vérifie pas la longueur des fibres, l'alimentation disponible dans la baie ou le budget PoE réel de l'installation.

Le local technique peut également imposer des contraintes absentes du dessin. Les chemins de câbles et les domaines de panne souhaités doivent toujours être confirmés avec les personnes qui connaissent le site.

La nomenclature devient plus précise, mais elle reste centrée sur les équipements présents dans le projet. La pose, le brassage, les reprises de câblage et la recette doivent encore être chiffrés séparément.

Le changement le plus intéressant concerne le provisionnement. Design Center peut appliquer la configuration d'un projet dans Site Manager à l'aide de Blueprints et de groupes de sites.

Pour un intégrateur UniFi ou une entreprise qui ouvre plusieurs sites similaires, cette continuité est utile. Elle réduit la ressaisie entre le projet validé et la configuration réelle.

Les conventions communes peuvent être réutilisées d'un site à l'autre. Cela limite les différences accidentelles et simplifie ensuite l'exploitation dans UniFi Network.

Il reste cependant une décision à prendre avant le provisionnement. La personne qui réalise l'étude Wi-Fi n'est pas toujours responsable des VLAN, des accès d'administration ou des dépendances WAN.

Dans une petite équipe, une seule personne peut gérer l'ensemble. Sur un projet plus large, la validation doit réunir ceux qui conçoivent le réseau et ceux qui vont l'exploiter.

Le gain vient de la continuité des informations. Recréer manuellement le site pour vérifier le projet annulerait une partie de l'intérêt de Blueprints.

Une revue courte suffit. Elle porte sur les hypothèses qui auront un effet une fois la configuration appliquée.

Ubiquiti a aussi revu le partage des projets. La couverture du PDF peut recevoir un nom d'entreprise et un logo.

La page de partage permet de modifier les prix, les titres et les quantités de la nomenclature. Il est aussi possible d'ajouter des lignes personnalisées sans changer les équipements placés dans le projet.

Cette séparation est pratique pour préparer une proposition commerciale. Elle peut aussi créer un écart entre la quantité affichée au client et les équipements réellement présents dans l'étude.

Le document doit indiquer clairement ce qui relève du projet technique et ce qui a été ajouté pour le devis. Les prestations et les fournitures annexes ne doivent pas disparaître derrière la liste automatique.

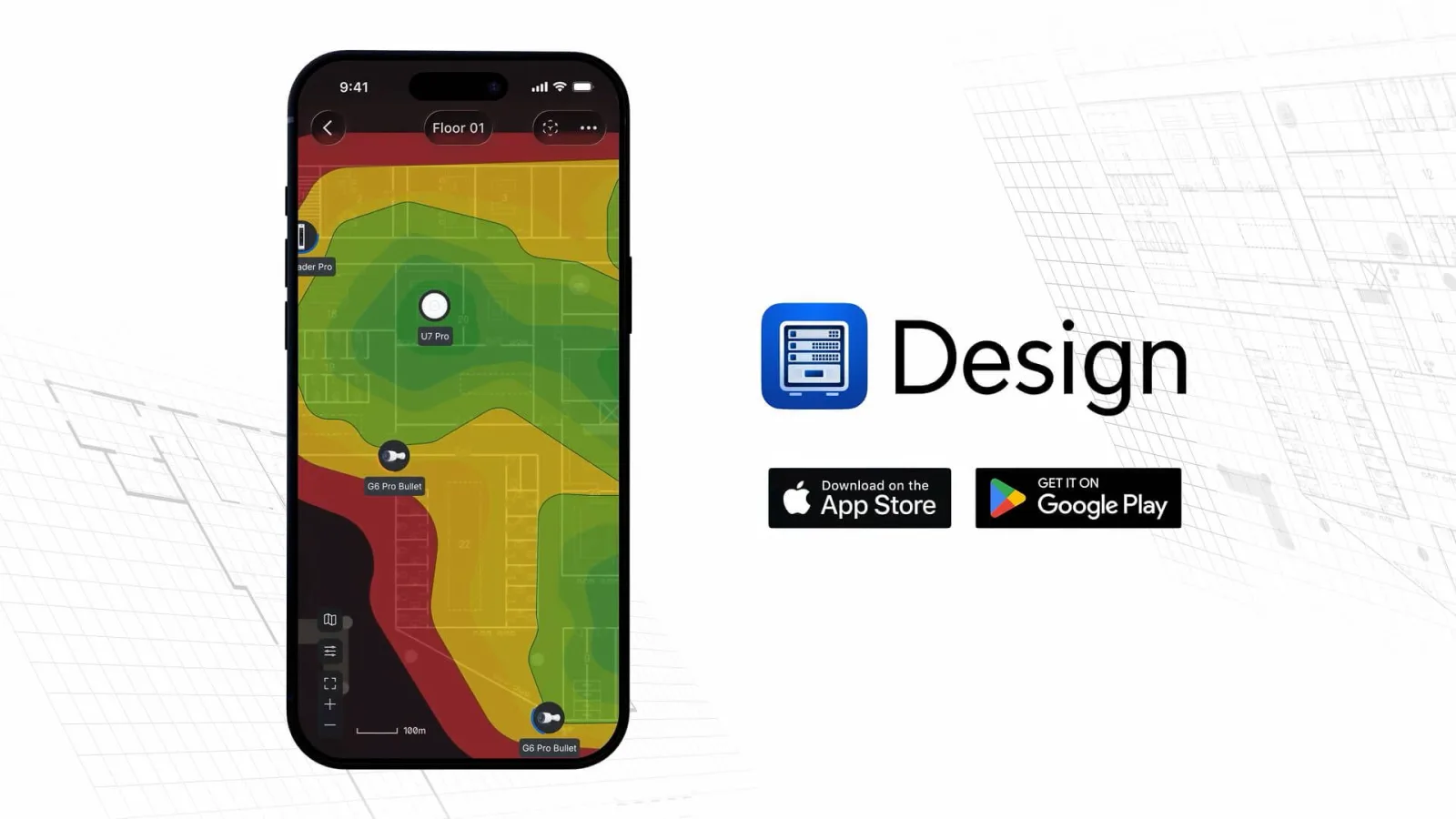

Une nouvelle vue mobile permet enfin de consulter le projet sur un téléphone. Elle est volontairement simplifiée et reste en lecture seule.

Cette vue peut être pratique pendant une visite de site ou une réunion, quand personne n'a envie d'ouvrir un ordinateur pour vérifier un emplacement.

Design Center devient plus rapide à utiliser et couvre une part plus large du projet. Cela ne rend pas la visite de site inutile.

Le plan ne dit pas toujours de quoi les murs sont faits. Il montre rarement l'état du câblage ou l'emplacement exact des baies et des prises disponibles.

La visite sert à corriger ces écarts avant la commande. Elle permet aussi de repérer une contrainte de pose qui n'apparaissait pas dans le fichier importé.

Après l'installation, les mesures confirment que la couverture et la capacité correspondent aux usages. Le choix des largeurs de canaux en 5 GHz dépend aussi de l'environnement observé.

L'article À quoi sert un audit WiFi ? explique les mesures utilisées pour confronter le plan au signal, au bruit radio et au comportement des clients.

Avec cette version, le plan demande moins de préparation. La nomenclature tient mieux compte de la topologie et Blueprints évite une partie de la ressaisie.

Avant de provisionner, l'équipe peut reprendre le plan et le Blueprint avec ceux qui exploiteront le site. Cette courte revue suffit généralement à repérer une mauvaise hypothèse avant son passage en production.
